Hino Desenhos

info

Modulo: Hino Desenho

Objetivo: Permitir a visualização de desenhos da engenharia através do ‘Hino Desenhos’

danger

Requisitos:

  1. A pasta no servidor onde os desenhos estão hospedadas devem estar com acesso a leitura habilitado.
  2. Os desenhos devem estar devidamente renomeados e registrados em ‘EN Desenhos’
  3. A conexão do módulo ‘Hino Desenhos’ deve estar configuradas

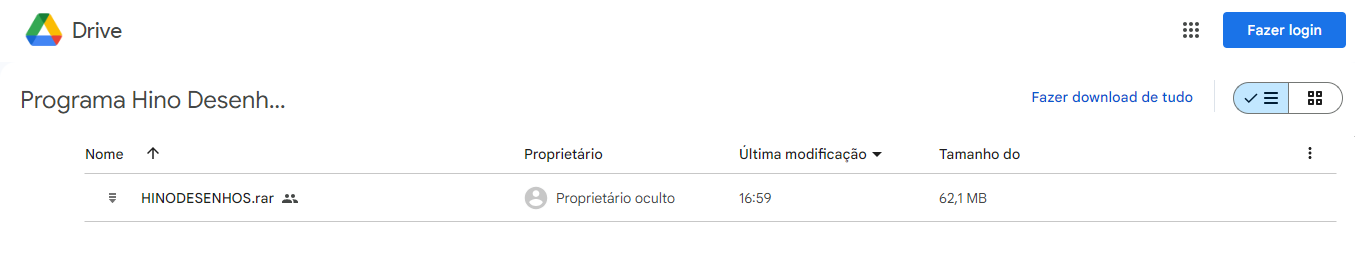

Obtenha o pacote de instalação do ‘Hino Desenhos’ clicando aqui e realizando o downaload. Após realizar o download do arquivo siga as instruções abaixo.

hino-desenhos

Instruções para ‘Hino Desenhos’​

Instalação na estação de visualização dos desenhos.​

Escolha qual computador vai ficar a disposição para executar o ‘Hino Desenhos’, as instruções pode ser replicadas para mais de uma máquina se necessário.

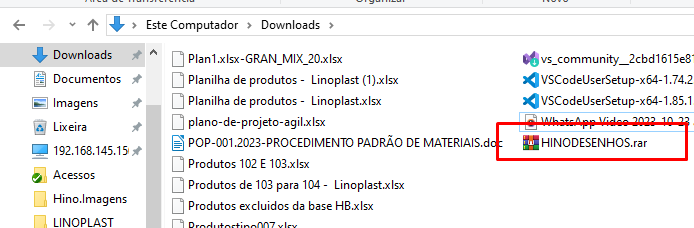

  • Localize o arquivo baixado

hino-desenhos-1

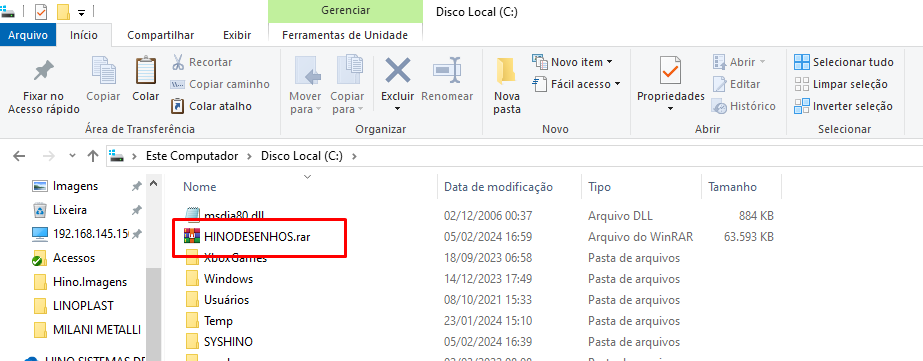

  • Recorte o arquivo e mova para o Disco Local (C:)

hino-desenhos-2

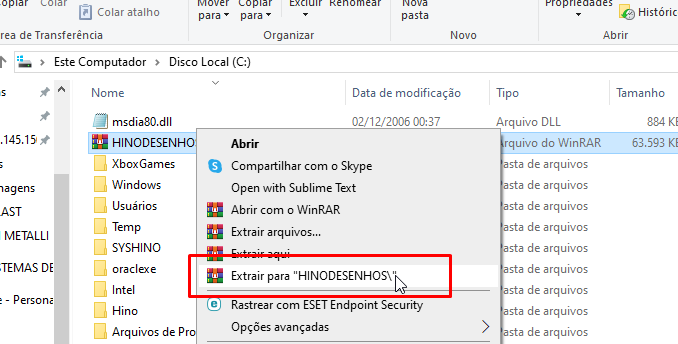

  • Extraia o arquivo em uma pasta no mesmo local

hino-desenhos-3

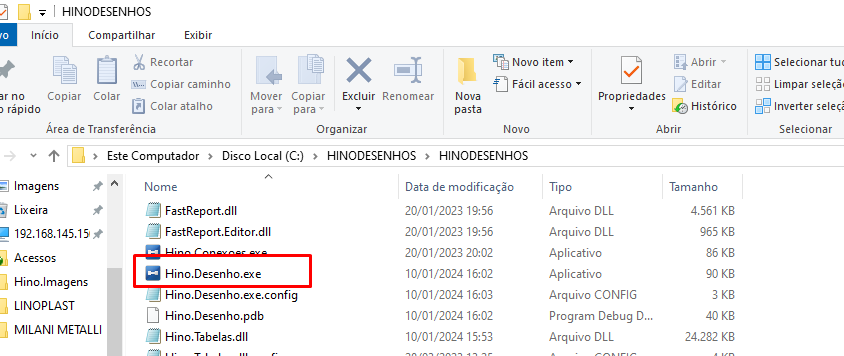

  • Dentro da pasta criada ‘HINODESENHOS’, localize o arquivo de aplicação chamado ‘Hino.Desenho.exe’

hino-desenhos-4

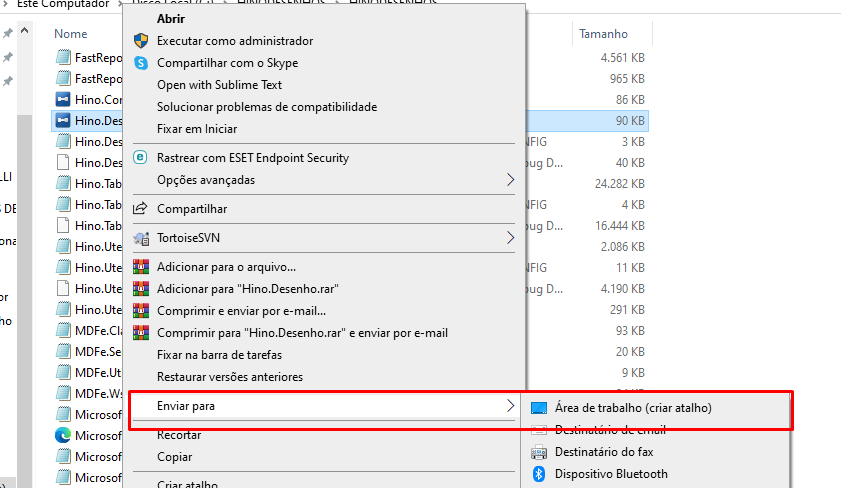

…e envie um atalho do ícone para a área de trabalho do computador.

hino-desenhos-5

Para executar o aplicativo, basta o usuário dar dois cliques no ícone enviado para área de trabalho. Não é necessário realizar nenhum tipo de login.

Configuração da conexão em ‘Hino Desenhos’.​

A conexão permite que o aplicativo ‘Hino Desenhos’ realize a leitura e a visualização dos desenhos no aplicativo, sem a conexão não é possível o aplicativo encherga os desenhos da engenharia. Para realizar a conexão solicite os dados de conexão do ERP ao suporte ou se já tiver em posse dos dados siga as instruções abaixo.

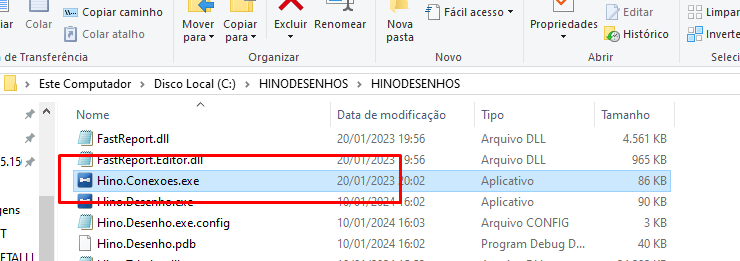

  • Dentro da pasta local do ‘HINODESENHOS’ localize o arquivo ‘Hino.Conexões.exe’

hino-desenhos-6

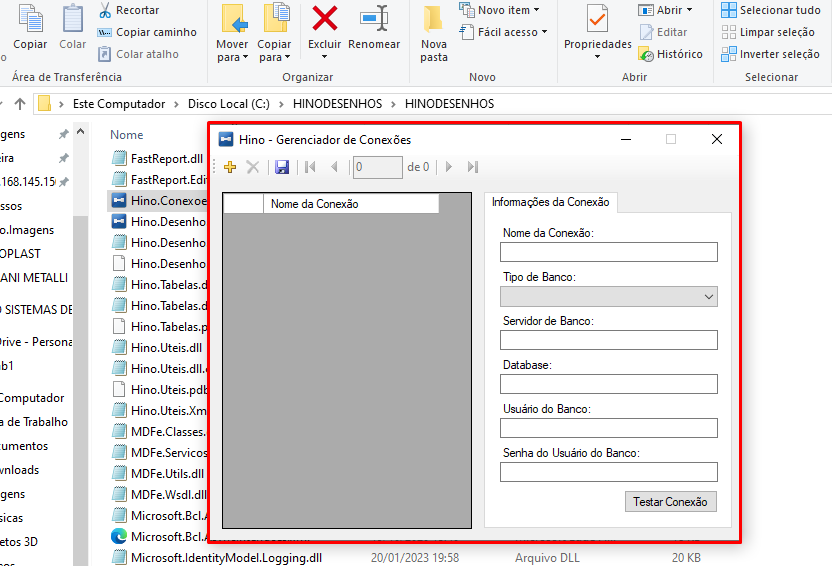

  • Execute o aplicativo com dois cliques, ao executar será aberto o Gerênciador de Conexões

hino-desenhos-7

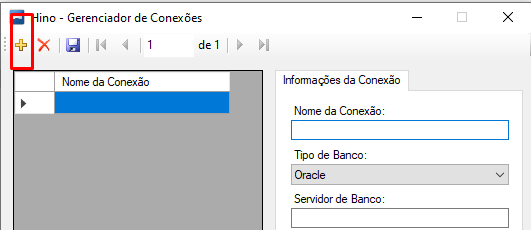

  • Clique no sinal de ‘+’ para iniciar a inclusão de uma nova conexão.

hino-desenhos-8

A conexão deve ser a mesma do ERP para que o aplicativo consiga visualizar as Estruturas e os Desenhos cadastrados no aplicativo. Porém o nome da conexão de ser ‘DESENHO’

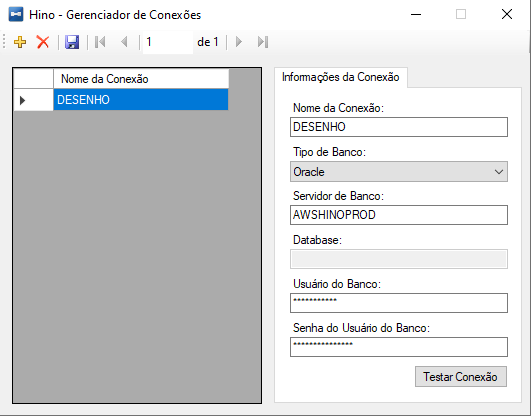

  • Preencha o nome ‘Conexão’
  • Preencha o ‘Servidor de Banco’
  • Preencha o ‘Usuário do Banco’
  • Preencha a ‘Senha do Usuário do Banco’

hino-desenhos-9

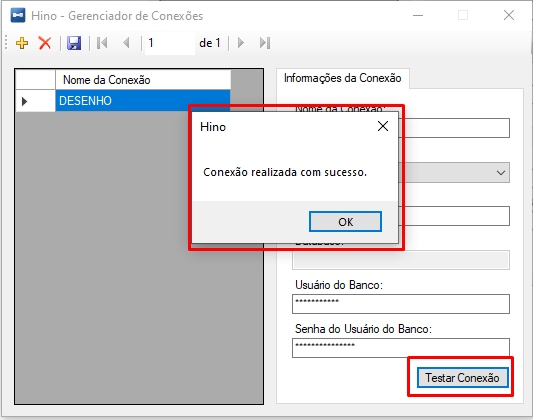

  • Clique em ‘Testar Conexão’, se os dados estiverem corretos a conexão será bem sucedida.

hino-desenhos-10

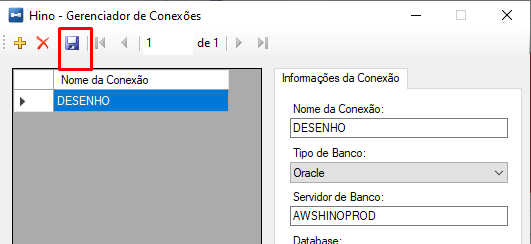

  • Clique em salvar e fechar o Gerênciador.

hino-desenhos-11

Agora com a conexão estabelecida o aplicativo ‘Hino Desenhos’ já consegue olhar para os dados dentro do ERP.

Configurando o ERP para apontar os dados de Desenhos para o aplicativo.​

Algumas parâmetrizações no ERP são necessárias para que o aplicativo ‘Hino Desenhos’ possa apresentar os dados .

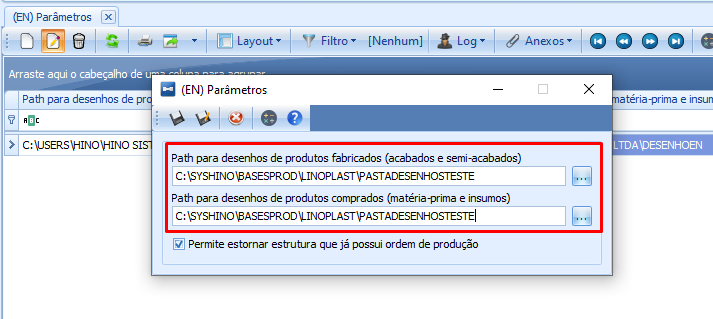

  • Nos parâmetros de ‘(EN)ENGENHARIA’ defina o caminho da pasta onde são guardados os desenhos, é preciso que a pasta esteja em um servidor online e que o computador que vai executar o aplicativo ‘Hino Desenhos’ tenha a permissão de acesso na rede.

hino-desenhos-12

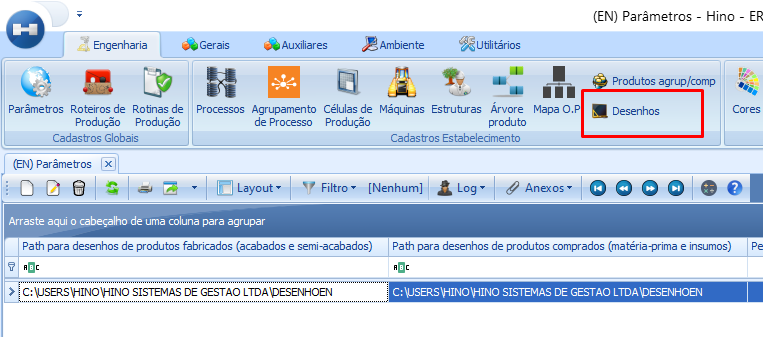

  • No módulo de Engenharia, acesse ‘Desenhos’

hino-desenhos-13

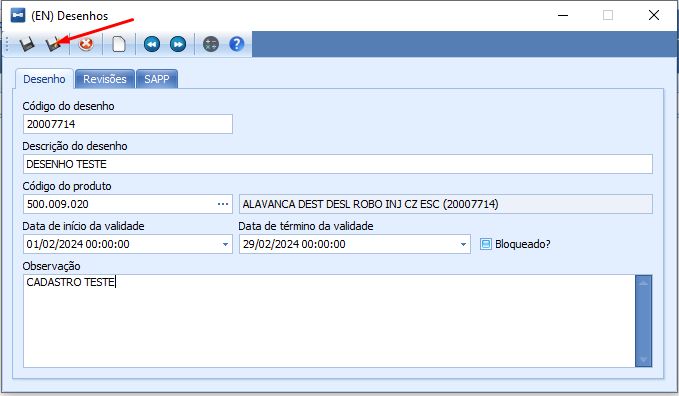

  • Clique em novo e realize o cadastro do desenho, preencha os dados e clique em Salvar

hino-desenhos-14

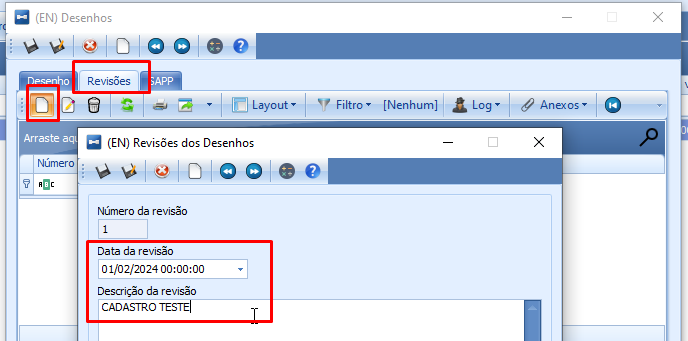

  • Na aba ‘Revisão’ clique em novo e cadasstre a revisão do desenho. Após realizado o preenchimento dos dados necessários salve o desenho.

hino-desenhos-15

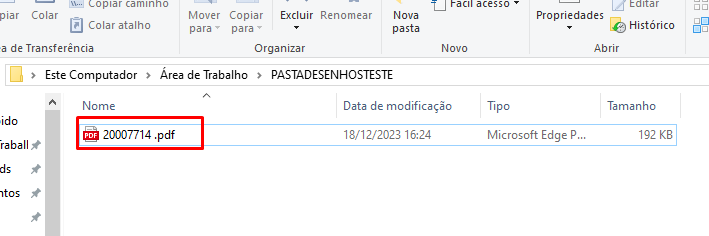

  • Na pasta onde estão os desenhos, verifique se o nome do arquivo é o mesmo do código do desenho cadastrado no ERP

hino-desenhos-16

Abrindo o desenho de engenharia no aplicativo Hino Desenho​

  • Execute o aplicativo ‘Hino Desenhos’ clicando duas veses no ícone que pode estar na área de trabalho ou no local definido no início desse tutorial.

hino-desenhos-17

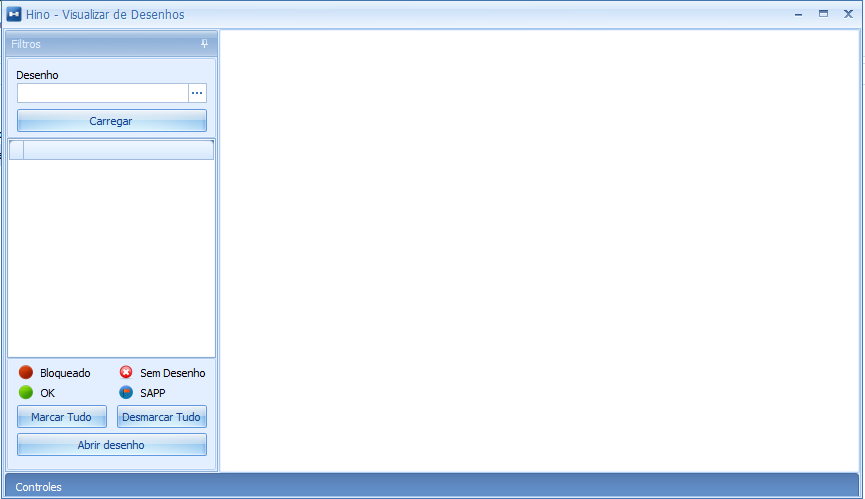

  • Ao executar o aplicativo irá abrir. Esse aplicativo não pede senha e nem usuário pois se conectar direto ao ERP se a conexão estiver estabelecida.

hino-desenhos-18

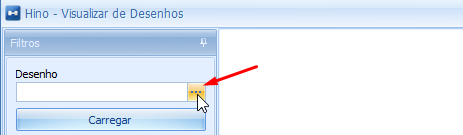

  • Clique nos ‘…’ para listar os produtos e verificar os que possuem algum desenho vinculado

hino-desenhos-19

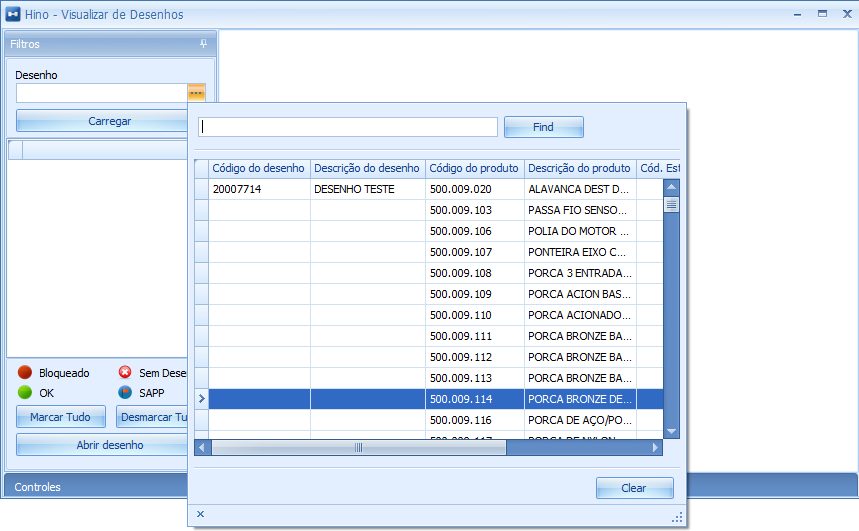

Os produtos serão exibidos…..

hino-desenhos-20

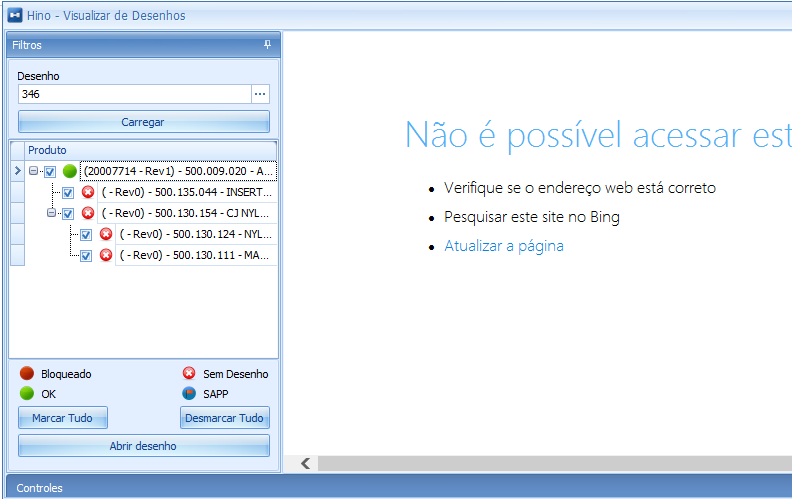

  • Clique no produto desejado e depois clique em ‘Carregar’. Ao clicar em carregar, a árvore de produtos será expandida.

hino-desenhos-21

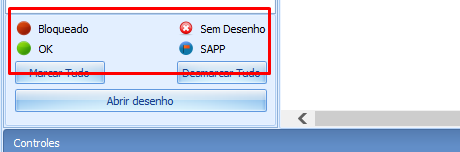

Atente-se a legenda que possibilita identificar se um determinado produto tem ou não desenho vinculado .

hino-desenhos-22

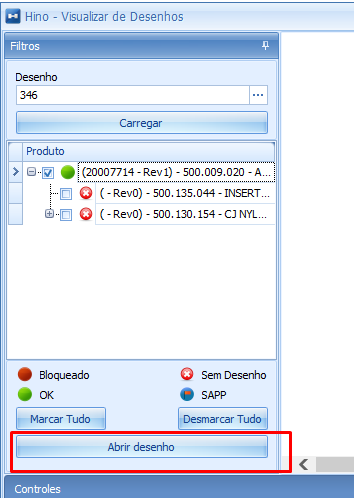

  • Selecione o produto que tem desenho, e clique em ‘Abrir desenho’

hino-desenhos-23

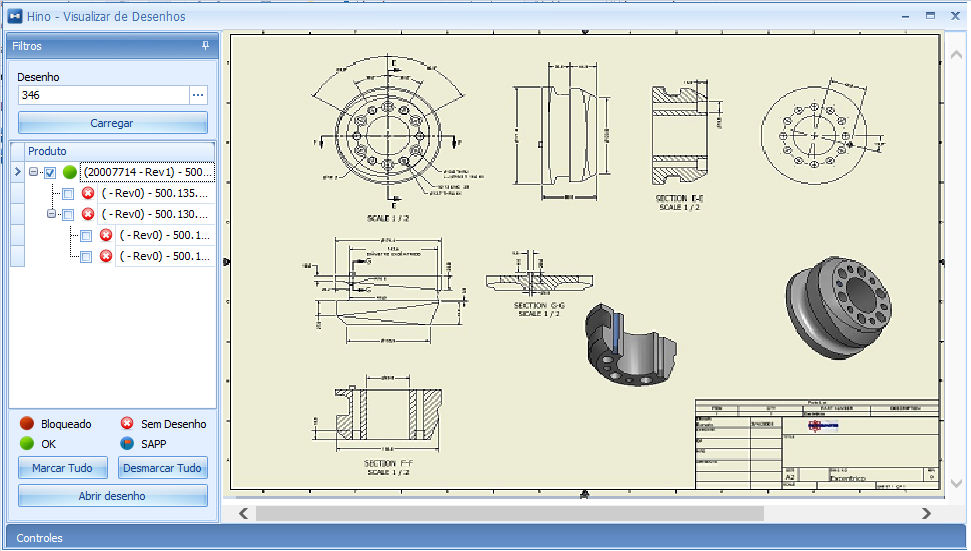

Ao clicar em ‘Abrir desenho’ se o caminho para pasta estiver correto e as permissões de acesso pela estação aos arquivos estiverem configurados o desenho será carregado e exibido.

hino-desenhos-24

Através do Hino desenhos é possível apenas explorar o documento, não é possível editar, excluir ou alterar os arquivos na pasta de destino.
